Jak skutecznie zatrzasnąć drzwi lub pokrywę maszyny?

2018-01-08 11:38:58
W dzisiejszych realiach bezpieczeństwa pracy praktycznie każde urządzenie musi być wyposażone w pewien rodzaj osłony lub wygrodzenia, tak aby zapewnić operatorowi oraz osobom postronnym bezpieczną pracę z oraz wokół urządzenia. Jest to możliwe, dzięki ograniczeniu dostępu do przestrzeni roboczych, w których istnieje ryzyko utraty zdrowia lub życia.

W dzisiejszych realiach bezpieczeństwa pracy praktycznie każde urządzenie musi być wyposażone w pewien rodzaj osłony lub wygrodzenia, tak aby zapewnić operatorowi oraz osobom postronnym bezpieczną pracę z oraz wokół urządzenia. Jest to możliwe, dzięki ograniczeniu dostępu do przestrzeni roboczych, w których istnieje ryzyko utraty zdrowia lub życia.

Kliknij i zobacz karty katalogowe opisywanych rozwiązań:

  • BMS – zamki zatrzaskowe
  • BMST – zamki zatrzaskowe do profili konstrukcyjnych z rowkami teowymi
  • BPS – chwytak zatrzaskowy



269149 przyklad blokady drzwi przesuwnych 7a0392 original 1515402786

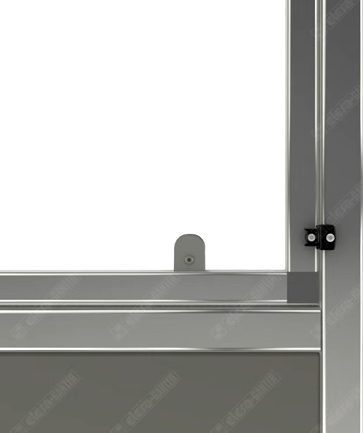

Rys. 1 Przykład blokady drzwi przesuwnych za pomocą chwytaka zaciskowego

W celu umożliwienia prac związanych z przezbrojeniem lub serwisem maszyny osłony posiadają drzwi, klapy, pokrywy, itp. dzięki którym uzyskuje się dostęp do konkretnych przestrzeni w urządzeniu. W zależności od wymaganego poziomu bezpieczeństwa, klapy te mogą być zamykane na zamki z kluczem lub zamki, które otwiera się bez użycia dodatkowego narzędzia. Jeżeli dana osłona nie wymaga zamknięcia na klucz, stosuje się rozwiązania takie jak np.:

  • Magnesy
  • Zatrzaski
  • Sprężyny gazowe
  • Zawiasy z blokadą

Wszystkie powyższe produkty mają za zadanie utrzymać drzwi w pozycji zamkniętej, tak aby nie dochodziło do ich samoczynnego otwierania.

Coraz bardziej popularnym rozwiązaniem do tego typu aplikacji stają się różnego rodzaju zamki zatrzaskowe, które przytrzymują drzwi pewną siłą po przekroczeniu której następuje samoczynne odblokowanie zatrzasku, a dalszy ruch drzwi nie jest niczym skrępowany i odbywa się płynnie. Zatrzaśnięcie odbywa się w sposób automatyczny, również po przekroczeniu określonej siły.

Niektóre z zamków zatrzaskowych są wyposażone w dodatkowy system blokady, który unieruchamia drzwi w pozycji zamkniętej do czasu odciągnięcia dźwigni zwalniającej. Funkcja ta jest rekomendowana do aplikacji, w których występują duże drgania lub ryzyko przypadkowego otwarcia drzwi poprzez ich pociągnięcie lub popchnięcie.

W aplikacjach, w których montaż zamka zatrzaskowego przewidziany jest na zewnątrz osłony, bardzo dobrze sprawdzają się zamki serii BMS/BMST (Rys.2). Jest to rozwiązanie bardzo uniwersalne za sprawą prostego montażu, wysokiej odporności na korozję oraz wykonania z dźwignią do ręcznego zwolnienia pozycji zatrzaśniętej.


269150 zamki zatrzaskowe bms i bmst 60d944 large 1515405055

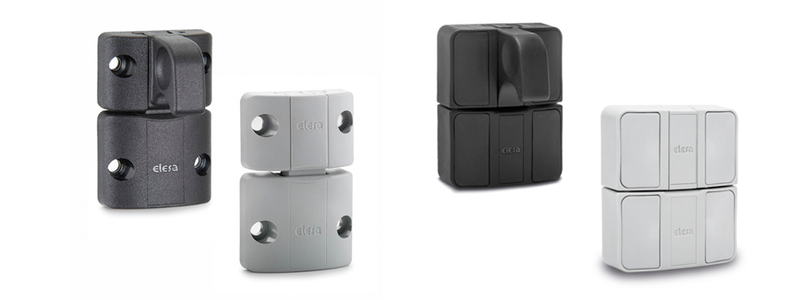

Rys.2. Zamki zatrzaskowe, (od lewej) seria BMS, BMST.

Zamki te składają się z dwóch elementów:

  • Części roboczej, wyposażonej w mechanizm zatrzaskowy, mocowanej na krawędzi drzwi,
  • Części chwytnej, mocowanej na krawędzi ramy/ościeżnicy.

W celu przeprowadzenia poprawnego montażu, należy upewnić się, że konstrukcja osłony jest wystarczająco sztywna. Optymalną pracę uzyskuje się przy zachowaniu dystansu pomiędzy częścią roboczą, a chwytną na poziomie 1,5 mm dla BMS i 1 mm dla BMST.

Obie serie zamków zatrzaskowych są dostępne w dwóch wariantach (rys.3):

  • Z dźwignią do ręcznego zwolnienia pozycji zatrzaśniętej. Pełni ona również rolę uchwytu (oznaczenie z dopiskiem „L”). Zamykanie odbywa się poprzez mechanizm sprężynowy, a otwieranie, poprzez zwolnienie dźwigni. Takie rozwiązanie jest stosowane wszędzie tam, gdzie występuje konieczność zaryglowania drzwi w pozycji zamkniętej. Przy prawidłowym montażu, mechanizm blokady jest w stanie przenieść obciążenie rzędu 4500 N dla BMST.L oraz 2500 N dla BMS.L
  • Ze sprężynowym mechanizmem zatrzaskowym, działającym zarówno przy zamykaniu jak i otwieraniu.
269151 przyklad zastosowan zamkow bms i bmst e61c3a original 1515405369

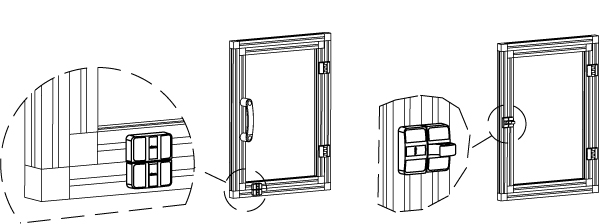

Rys.3. Przykład zastosowania BMST ( po lewej) oraz BMST.L (po prawej).

Innym polecanym produktem, który również składa się z części chwytnej oraz części roboczej jest chwytak zatrzaskowy BPS (rys.4). Rozwiązanie to jest rekomendowane do aplikacji, w których zamek zatrzaskowy ma być montowany na wewnętrznej stronie osłony.


269152 chwytak zatrzaskowy bps 43403a original 1515405676

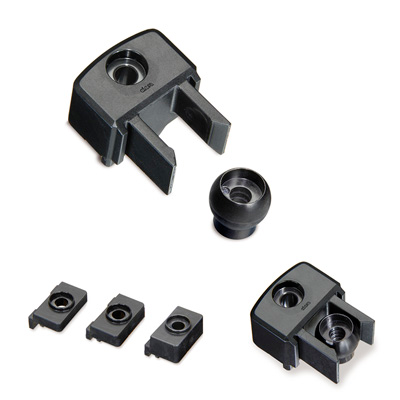

Rys.4. Chwytak zatrzaskowy BPS.

Chwytak zatrzaskowy BPS posiada kilka unikalnych cech, które idealnie uzupełniają wcześniej opisywane zamki zatrzaskowe BMS/BMST, a należą do nich:

Możliwość stosowania na osłonach przesuwnych.Dedykowane elementy dystansowe, umożliwiają stosowanie nawet w sytuacji gdy rama i drzwi nie są tej samej grubości.Małe gabaryty.Montaż całego systemu jedynie za pomocą dwóch śrub.

269153 przyklad montazu chwytaka bps b4bbcc original 1515405744

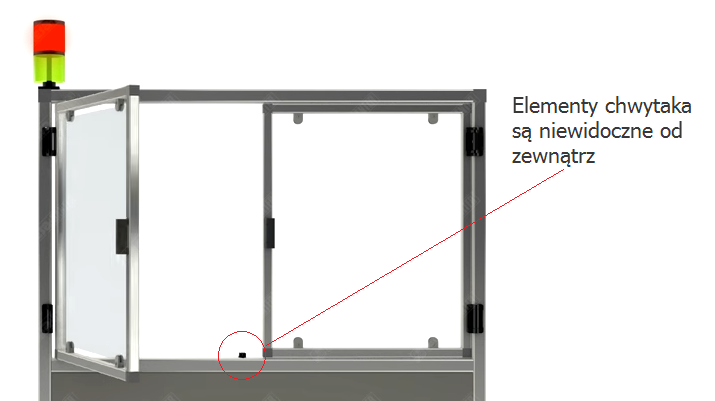

Rys. 5. Przykład montażu chwytaka zaciskowego BPS na drzwiach osłony.

Opisywane zamki oraz chwytaki zatrzaskowe posiadają wiele zalet, a do najważniejszych należy zaliczyć:

  • Łatwość montażu,
  • Wysoką estetykę,
  • Dużą żywotność,
  • Brak konieczności stosowania dodatkowego uchwytu – dla wersji BMS/BMST z dźwignią zwalniającą (dopisek „L”).
  • Kompatybilność również z profilami konstrukcyjnymi z rowkami teowymi o szerokości 30÷40mm (wykonanie BMST/BMST.L).
  • Wysoka odporność na korozję (występujące elementy metalowe wykonane ze stali nierdzewnej, pozostałe z tworzywa sztucznego).
  • Łatwość utrzymania higieny – seria BMST posiada zaślepki na otwory montażowe.
  • Dostępność w dwóch wariantach kolorystycznych.

Zamki i chwytaki zatrzaskowe BMS/BMST/BPS są rozwiązaniem bardzo ekonomicznym, które sprawdza się w wielu obszarach przemysłu oraz w aplikacjach typu ogrody zimowe, meble warsztatowe, medyczne lub sprzęt sportowy.

Obejrzyj film przedstawiający zastosowanie chwytaka zatrzaskowego BPS



Linki do stron katalogowych ze szczegółowymi danymi technicznymi znajdują się poniżej:

  • BMS – zamki zatrzaskowe,
  • BMST – zamki zatrzaskowe do profili konstrukcyjnych z rowkami teowymi,
  • BPS – chwytak zatrzaskowy.
